liste des pièces
1-une façade

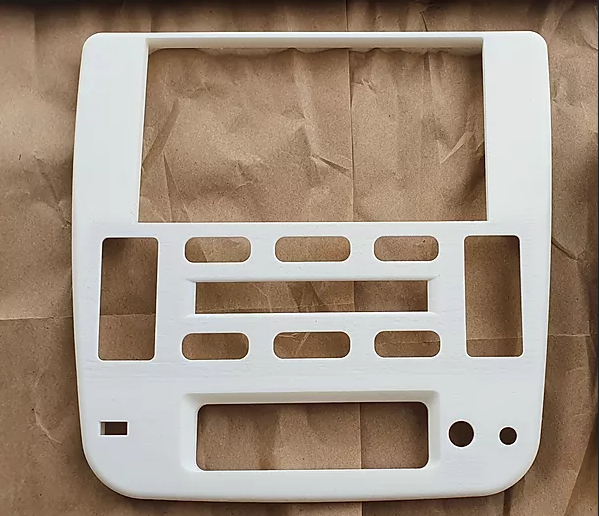

le fichier STL est utilisé pour la fabrication de pièce en 3d par des imprimantes 3d
Vous pouvez l’imprimer vous même ou le faire réaliser par des service en ligne.

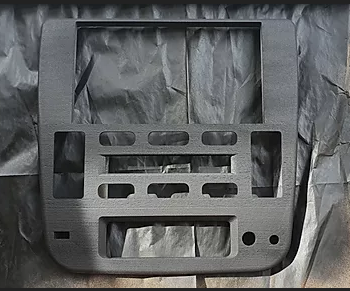

vous pourrez ensuite choisir la couleur d’impression ou de la peindre vous même, comme j’ai pu le faire moi même ci dessous.
Vous remarquerez que j’ai choisi une couleur similaire aux autres éléments du tableau de bord sur une autre version ce sera la couleur aluminium.
2-Un autoradio 2din
Exemple le pioneer SPH-EVO62DAB-UNI qui facilite le montage avec son écran amovible
(pour les 406 pack JBL seulement) un atténuateur peugeot pioneer
Le pack JBL est équipé d’un amplificateur dans le coffre qui augmente le gain mais devient trop fort pour tout les autoradios standard
3-récupération des commandes au volant que l’on trouve facilement sur internet
Construction
Derrière il y a très peu de place alors il va falloir s’adapter.
Pour cela il faudra faire deux petites découpes, comme vous pouvez le voir sur la photo il faudra fixer l’écran sur les deux vis de fixations de l’emplacement de l’ODB qui sera par la suite placé en bas de la façade

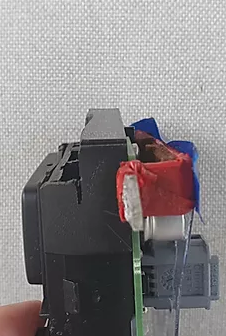

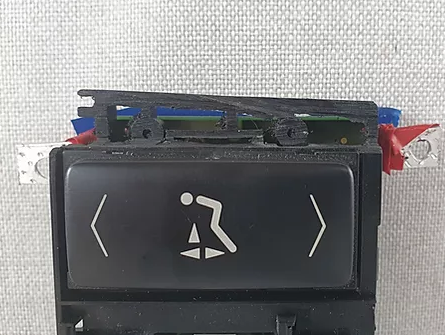

Découpez les bords de la commande de ventilation pour bien la fixer à la nouvelle façade
Fixation des éléments sur la façade j’ai utilisé un foret de 3.5 mm attention de ne pas traverser en perçant
Ajout d’un port USB attention à souder les couleurs des fils dans le bon ordre
Dernière étape j’ai découpé une plaque de plastique pour isoler le circuit de l’extérieur puis j’ai fixé le tout
Petit plus vous pouvez changer la couleur des écrans et des boutons avec de nouvelles led cms disponible sur ce site:https://www.ledperf.com/kit-led-tableau-de-bord-pour-peugeot-406-phase-2-avant-102001-p-583.html
